防火电缆系列

产品型号:

01


产品特点

 防火电缆是指在650℃~1000℃火焰燃烧情况下,仍能正常安全供电180 min及以上的电缆。
立即联系

产品详情


  ► 防火电缆系列

  产品概念

  防火电缆是指在650℃~1000℃火焰燃烧情况下,仍能正常安全供电180 min及以上的电缆。

  产品种类

  YTTW、RTTZ、BTLY(NG-A)、BBTRZ等。

  使用场所

  额定电压0.6/1kv矿物绝缘电缆应用于高层建筑、石油化工、机场、医院、隧道、船舶、海上石油平台、航空航天、钢铁冶金、 购物中心、停车场等场合的普通照明、应急照明、火灾报警、消防电气线路、应急电梯和升降设备线路、计算机房控制线路、主干分干配电系统线路、双电源控制线路等输配电线路。

  在运行过程中除了正常条件下传输电力外,电缆在着火燃烧时仍能保持电缆在较长时间内正常使用。

  试验标准

  GA 306.2-2007、BS6387、IEC331分别对电缆防火性能的试验条件进行规定。

电缆防火性能的试验条件

试验项目

GA 306.2-2007

BS6387

IEC331

燃烧

IA级:950℃~1000℃、90min

IB级:750℃~800℃、 90min

A级650℃、180 min

B级750℃、180 min
C级950℃、180 min

S级950℃、20min

750℃

180min

喷淋试验

W级650℃、 15min

机械撞击

X级650℃、 15min
Y级750℃ 、15min

Z级950℃、15min/30次



  英国 BS6387 标准为国际最严格的电缆防火技术标准。C级试验950℃火焰下持续通电180min不击穿,W级650℃火焰下15min后承受15min的水喷淋不击穿,Z级试验950℃火焰下承受15min的敲击而不击穿。

  产品特性

  (1)柔性好:导体采用多根铜丝绞合而成,铜护套采用皱纹铜管结构,柔性好。

  (2)多芯、大长度、大截面:生产与普通电缆相似,可做成多芯电缆;一般每根电缆长度可达1000m以上,无需接头满足供电需要;单芯电缆截面可达400mm2,多芯电缆截面可达300mm2,软导体截面可达120mm2。

  (3)完全防火性能好:云母带耐温高达1000℃;陶瓷化硅橡胶在650℃及以上火焰或无焰条件下开始变硬,最高可达3000℃,随着温度升高,迅速被烧成陶瓷状坚硬的完整壳体,烧蚀时间越长,温度越高,壳体越坚硬,燃烧后的形成坚硬壳体铠装对线路起到很好的保护作用,保障线路在火灾情况下的畅通;皱纹铜护套的熔点高达1083℃以上。

  (4)载流及过载能力大:长期工作温度可达125℃。

  (5)环保、使用寿命长:无机材料绿色环保,使用寿命超过普通电缆。

  (6)经济性好:柔性防火电缆由于制作工艺先进,安装简单,在同等条件下其综合费用比氧化镁矿物绝缘电缆的费用降低约30%。


  产品结构:

  1、YTTW和RTTZ类防火电缆结构







002.p

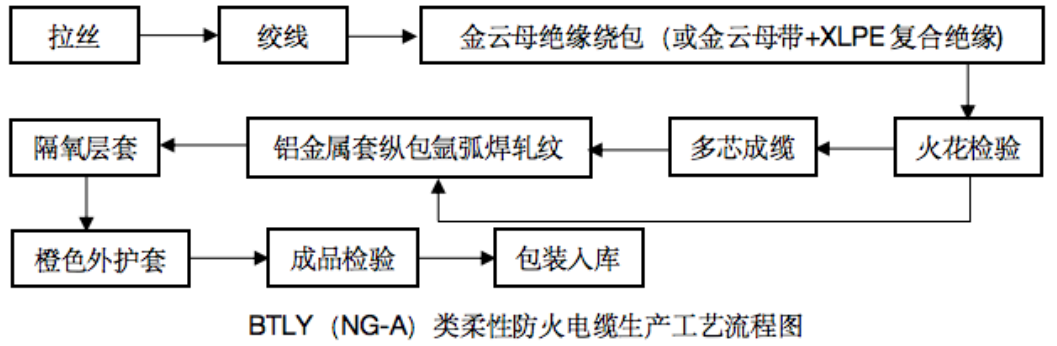

  (2)BTLY(NG-A)类防火电缆结构






搜索

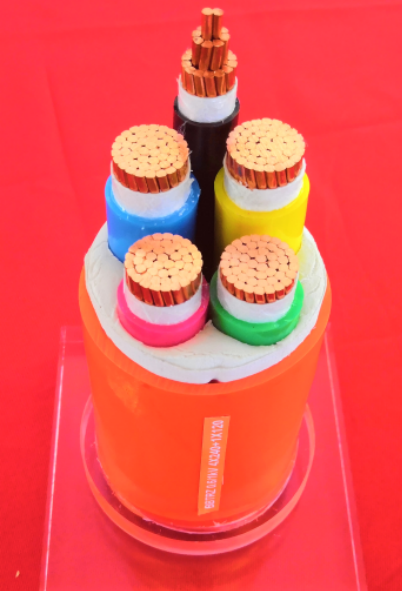

  (3)BBTRZ类防火电缆结构
